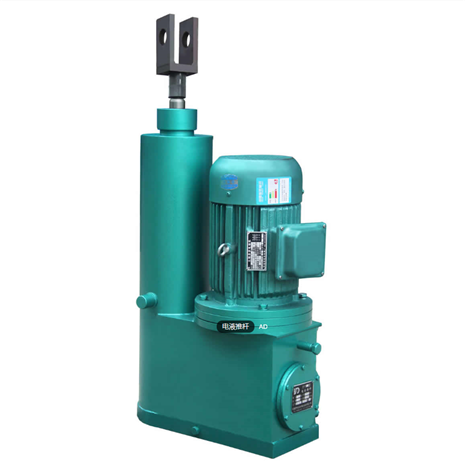

DYTP平行式电液推杆



公司及生产,销售,服务为一体的综合型企业。电液推杆行业的资深厂家,公司生产的电液推杆广泛应用于化工,矿山,冶金,电力,工程建设,智能科技等领域。公司产品严格执行ISO9001-2000质量管理体系认证标准,确保了产品的质量。本公司所生产的电液推杆产品在同行中处于***水平,我们从电液推杆的电机选择,到液压油缸的密封件(进口),到电液推杆表面的油漆,都进行严格把关,大大增加了产品都寿命。

DYTP型平行式电液推杆技术参数(选型表)


型号

额定输出力(Kgf)

额定速度(mm/s)(特殊速度可定制)

电机型号

行程制造范围

速度制造范围

推力

拉力

推速

拉速

(kw)

(mm)

(mm)







DYTP

450

450

300

45/70/115/160

65/100/145/200

0.55/0.75/0.75/1.1

5-1000

5-250

750

750

500

30/45/70/100

43/65/100/165

0.55/0.75/1.1/1.1

5-1500

5-170

1000

1000

700

30/45/70/100

43/65/100/145

0.75/1.1/1.5/2.2

5-1500

5-170

1750

1750

1300

30/45/70/100

43/65/100/145

0.75/1.5/2.2/3.0

5-1500

5-170

2500

2500

1900

24/36/60/97

36/53/90/144

1.1/1.5/2.2/3.0

5-2000

5-150

3000

3000

2200

18/27/45/70

27/40/68/108

1.1/1.5/2.2/3.0

5-2500

5-110

4000

4000

3000

14/35/55/70

21/53/85/108

1.1/2.2/3.0/4.0

5-2500

5-85

5000

5000

3800

18/30/48/60

23/39/63/78

1.5/2.2/3.0/4.0

5-2500

5-75

6000

6000

4500

18/30/48/60

23/39/63/78

1.5/3.0/4.0/5.5

5-3000

5-75

8000

8000

6500

10/18/25/38

13/23/33/47

1.5/2.2/3.0/4.0

5-3000

5-50

10000

10000

8100

8/14/20/30/39

10/17/25/37/48

1.5/2.2/3.0/4.0/5.5

5-3000

5-39

15000

15000

11500

7/12/19/24/30

8/14/22/28/36

1.5/3.0/4.0/5.5/7.5

5-3000

5-30

20000

20000

16000

5.5/9.5/15/19/23

6.5/11/18/22/27

2.2/3.0/4.0/5.5/7.5

5-3000

5-23



选用DYTP型平行式电液推杆您需要了解:

1、上列表中的电机电压等级为380V,防护等级为IP44,绝缘等级为B级(根据用户要求可配660/1140或415V,防护等级为IP54、IP55、IP65,或耐高温(120℃)等特殊电机。



2、表中的电机型号及功率,指该推杆在额定输出力、额定速度时为***大值的功率,电机功率与推拉力成正比。



3、表中额定速度为常规速度,若推拉速有特殊要求订货时需说明,若超出表中行程制造范围必须在订货时说明。



4、若无特殊说明电液推杆使用地点的海拔高度不超过1000m,月平均***高相对湿度不超过90%,电液推杆使用的工作环境温度为:-5~+50℃,工作介质随环境温度不同,选用合适的液压油(-5~+20℃时采用32#抗磨液压油(L—HM32),+20~+50℃时采用46#抗磨液压油(L-HM46)),液压油加注前需过滤,过滤精度100μm以上。

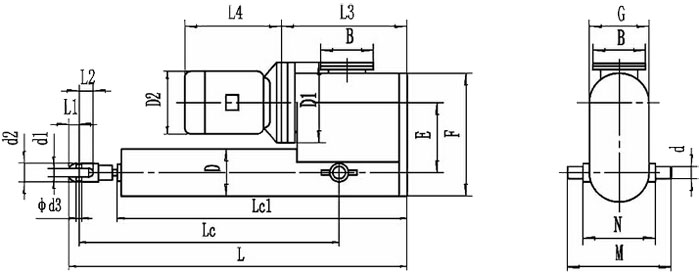

DYTP型平行式电液推杆外形尺寸及安装尺寸

平行式电液推杆型号示例:DYTP1000-550/45-P

 注意:订货时若需随机订购外行程装置或手轮等附件需另行注明!


型号

外形尺寸(mm)

注:表中均为推杆缩回状态尺寸,S为行程

安装尺寸(mm)

注:电机相关尺寸根据电动机型号及实物定

LC

LC1

L

L1

L2

L3

L4

d

d1

d2

d3

D

D1

D2

M

N

E

F







DYTP

450

81+S

138+S

253+S

24

30

308

246

φ20

18

φ40

φ12

146

200

175

220

160

190

336

750

125+S

148+S

303+S

30

45

315

246

φ30

25

φ60

φ20

146

200

175

225

165

190

336

1000

125+S

148+S

303+S

30

45

315

261

φ30

25

φ60

φ20

146

200

175

225

165

190

336

1750

125+S

148+S

303+S

30

45

325

286

φ30

25

φ60

φ20

146

200

195

225

165

190

336

2500

125+S

148+S

303+S

30

45

325

286

φ30

25

φ60

φ20

159

200

195

242

182

210

369

3000

155+S

148+S

323+S

40

50

331

316

φ30

30

φ70

φ30

159

250

215

242

182

220

379

4000

155+S

168+S

343+S

40

50

331

316

φ40

30

φ70

φ30

159

250

215

242

182

220

379

5000

155+s

168+s

343+s

40

50

334

316

φ40

30

φ70

φ30

180

250

215

290

210

240

420

6000

200+s

168+s

356+s

42.5

55

334

316

φ50

35

φ75

φ35

180

250

215

290

210

240

420

8000

200+s

178+s

365+s

42.5

55

341

316

φ50

35

φ75

φ35

219

250

215

330

250

250

469

10000

200+s

178+s

365+s

42.5

55

341

336

φ50

35

φ75

φ35

219

250

240

330

250

250

469

15000

200+s

188+s

388+s

50

60

348

391

φ60

45

φ90

φ40

245

300

275

380

280

280

545

20000

200+s

208+s

408+s

50

60

348

391

φ60

45

φ120

φ40

300

300

275

440

340

320

620
